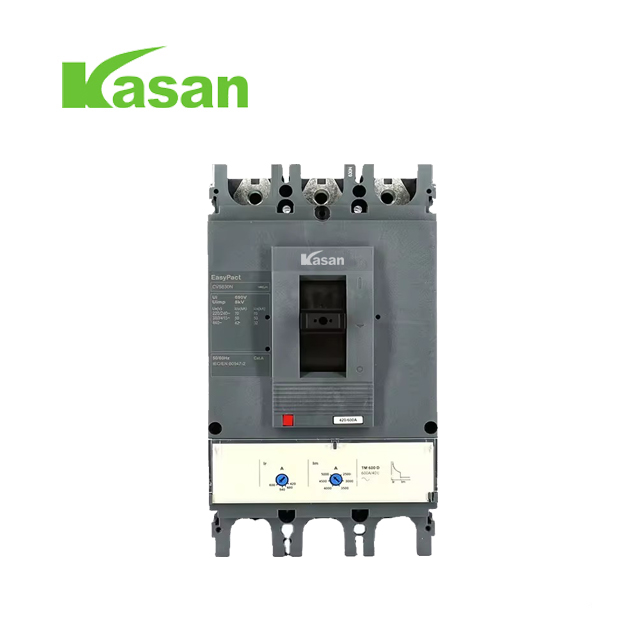

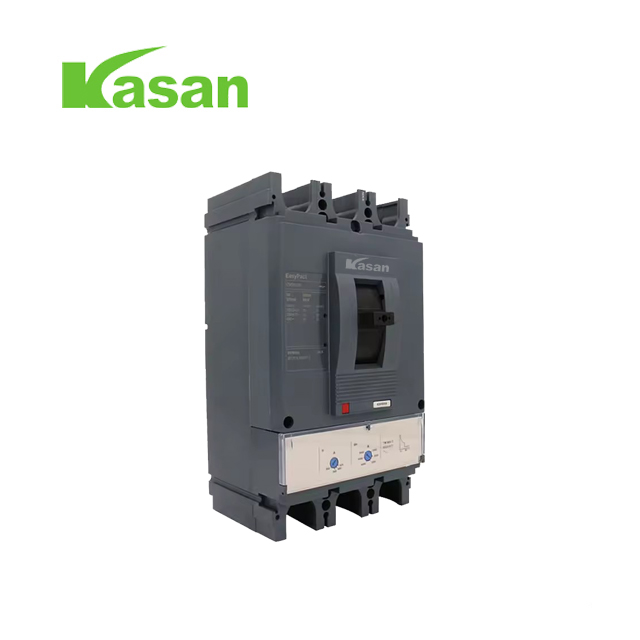

Disjuntor CVS400F 3P 400amp

Disjuntor CVS400F 3P 400amp

Descrição

O disjuntor CVS400F 3P 400AMP é um disjuntor 400A de corrente nominal do EASYPACT CVS400F. A capacidade de quebra nominal (ICS) é de 36ka a 415VAC e intervalo completo com ICS = 100%da UTI. A versão do Breaker é o quadro 3Poles com detecção em 3poles, também acompanhou a unidade de viagem do ETS 2.3 para proteção eletrônica. Ele está em conformidade com o padrão IEC60947-2 para a parte dos disjuntores. Este dispositivo é certificado para operação no ambiente do grau III da poluição, conforme definido IEC60947-1 e IEC60664-1, e respeitados pelo requisito do ROHS como Diretiva Europeia Ambiental EC/2002/95. Pode ser montado por placa preta ou trilho DIN, também através da porta do quadro de distribuição Classe II sem rebaixar o isolamento do quadro de distribuição. A frente da alternância oferece proteção IP40, mas quando é equipada, alça rotativa estendida dentro do quadro de distribuição, grau de proteção IP54 adicional para alça rotativa estendida. Esta série possui slots para auxiliares elétricos (Mn/Mx/de/SD), dependendo do tipo de unidade de viagem se a alça rotativa instalada. A dimensão fixa é de 140 mm de largura, altura de 255 mm, profundidade de 110 mm. Os disjuntores CVSsyPACT CVS são proiitáveis ​​para o isolamento, conforme definido em ICStandards 60947-2. O objetivo da isolação é separar um circuito ORAPPARATUS do restante do asistema que é energizado para que o pessoal possa realizar o trabalho em parte isolada em segurança perfeita. Iiswitchboards sem rebaixar o isolamento do quadro. A instalação exige nenhuma operação especial, mesmo quando o disjuntor está equipado com uma alça rotativa.

2. Especificação:

Versões de 3 e 4 pólos

3 tamanhos de quadros

Corrente classificada de 16 a 630 A

Capacidade de quebra de 25 a 50 ka em 400/415 V

Proteção para soldos terrestres por módulo Vigi associado

Proteção térmica magnética e eletrônica disponível para toda a gama

Proteção térmica estendida e ajustável de 0,7 a 1 vezes (DTM) ou 0,5 a 1 vezes (eletrônica) a classificação da unidade de viagem

3.SheetProduct NAMECVS400F MCCBPOLE3PAMP RANGE320A CAPAÇÃO DE RAÇAMENTO DE 400 400 Durabilidade acelétrica Durabilidade acelétrica12000 Durabilidade de ciclos-mecânicos 30000 Ciclos-fagos ou componente TIPOTMERMMETR-DOTERNOTING TYPEACNETWORK Frequency50/60 HzTrip Unittrip Unittrip Namet. Iradjustablelong Time de retirada de ajuste de captação 0.7 ... 1 x Ajuste de atraso de tempo de tempo INLONG Ajuste TipoEFIXEDCONTROL TypeTogGleming MODEFIXEDMAÇÃO SUPORLIVENTEBRECHOGEMETHEIXA161 MMWIDTH105 MMDEPTH86 Mmproduct Weight2kg/pcSStandArsDen/iec 60947
