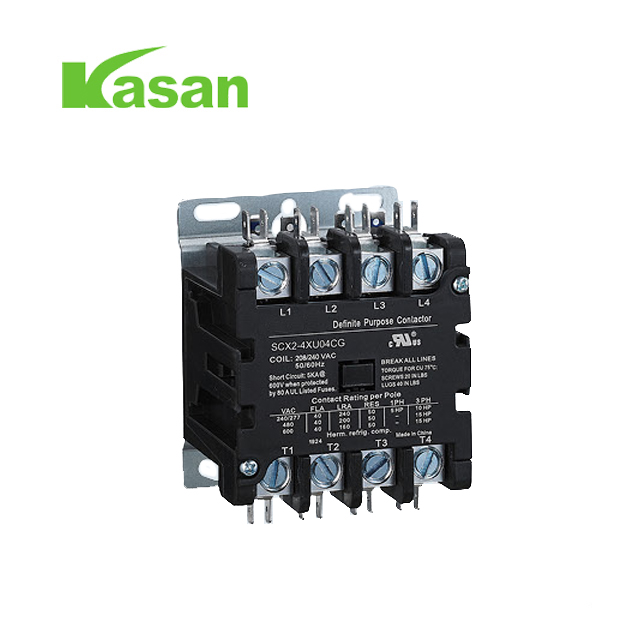

UL verificou contator DP de 4 pólos 40 AMP contator de bobina CA de 120 volts

Faixa de aplicação

Os contatores de finalidade definida da série SCX2 são adequados para aplicações comerciais, incluindo condicionadores de ar, refrigeração e aquecimento resistivo. iluminação e muitas outras instalações onde é necessário um contator de baixo custo e alto desempenho. Esses dispositivos oferecem flexibilidade e são projetados para atender ou exceder

requisitos elétricos e mecânicos, conforme definido pelo padrão de contatores de finalidade definida da UL/CSA.

Avaliações de contato elétrico: 20A-90A

classificações de bobina elétrica: 24-60oV

classificação de vida útil, opções de ciclo de 100.000 e 250.000.

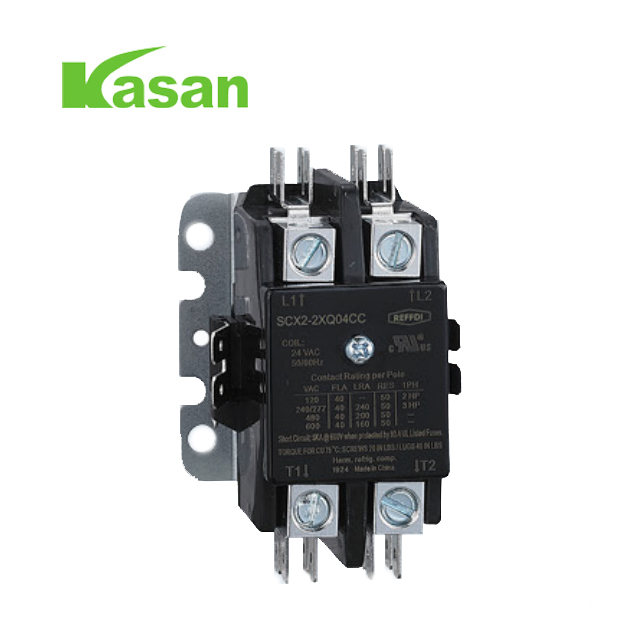

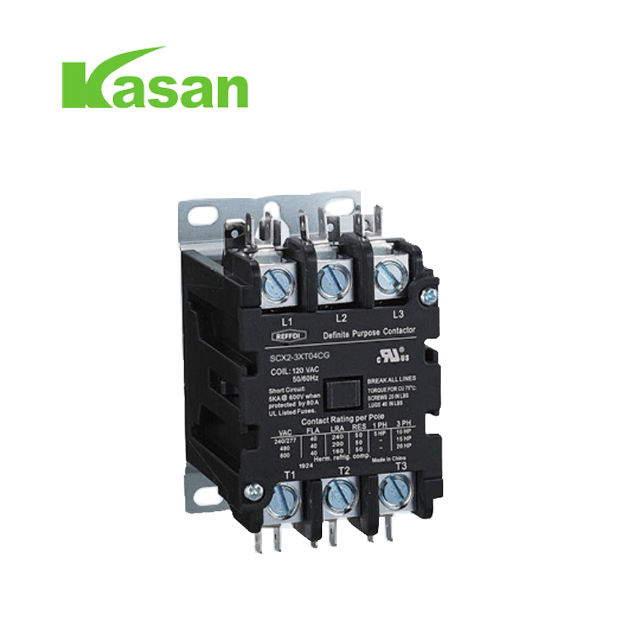

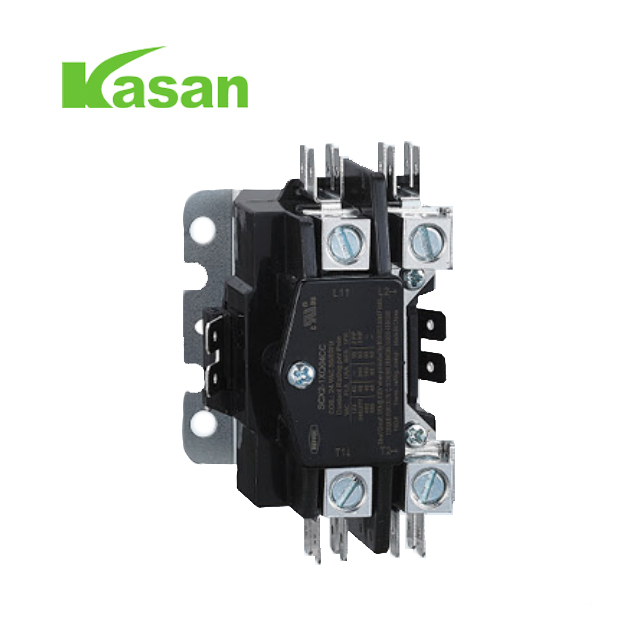

Opções: 1,2,3,4 pólos cabe em bobinas de 24.120.240 e 480 VCA em uma ampla gama de parafusos de classificações elétricas,

conexões de caixa ou placa de pressão base de montagem NEMA.

Kits de interruptores finais NO/NC.

Terminações 10-32 modelos cre 20, 25 e 30 FLA

Caixa Lug-40, 50, 60,75 e 90 Modelos FLA

Faixa de temperatura: - 40° F a + 150° F/- 40° C a + 65° C

Observação:

1. A tolerância do conector de fiação sem dimensões especificadas deve estar de acordo com 0,2 mm. torque para produtos de corrente nominal 75-90FLA: 50 IN-LBS

Torque de travamento do parafuso do módulo auxiliar: 10 IN-LBSTorque de travamento do parafuso da bobina para produtos de corrente nominal 20-90FLA: 10 IN-LBS3. O terminal de soquete de conexão rápida deve estar em conformidade com o padrão IEC60760 e garantir uma conexão confiável entre o terminal e o inserto, se a fiação do inserto for usada.
